1.目的
建立統(tǒng)一的鹽霧實(shí)驗(yàn)接收標(biāo)準(zhǔn)，確保實(shí)驗(yàn)結(jié)果的準(zhǔn)確傳遞。范圍2
所有的五金件來(lái)料、制成品;電鍍件;螺絲等對(duì)防銹有要求的產(chǎn)品及零部件。3.允收標(biāo)準(zhǔn)
3.1實(shí)驗(yàn)條件:
| 實(shí)驗(yàn)箱溫度 | 收集量 | 實(shí)驗(yàn)時(shí)間 | 試劑(鹽水) | ||
| 35℃ | 1-2m1/h | 24hours | 比例 | 比重 | PH 值 |
| 5% | 1.026-1.041 | 6.5-7.2 | |||

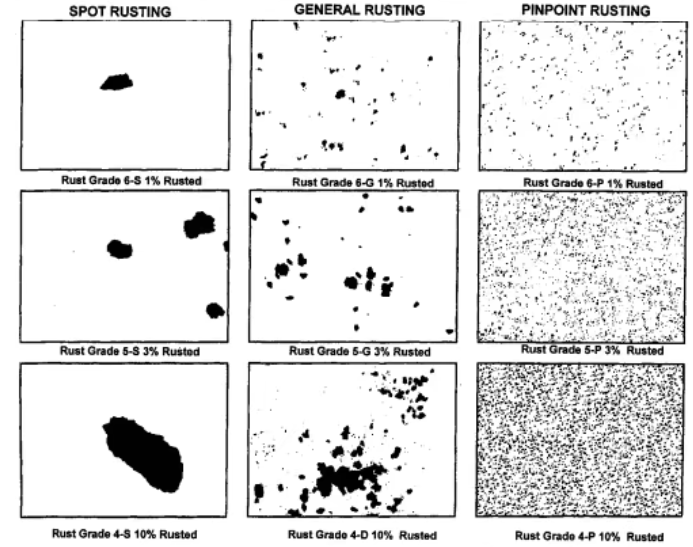

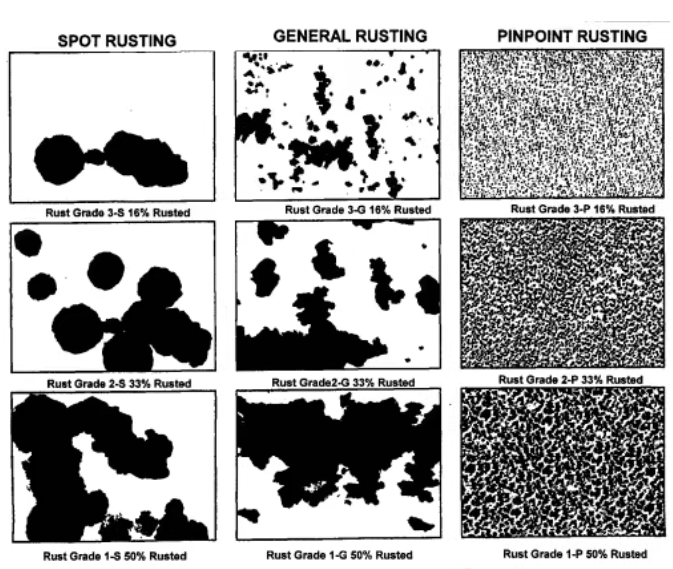

3.2 如下表所示，原材料來(lái)料實(shí)驗(yàn)接收標(biāo)準(zhǔn)按FIG1中“6”級(jí)(0.3%至1%)標(biāo)準(zhǔn)，加工后的成品或半成品按 FIG2中“5”級(jí)(1%至 3%)標(biāo)準(zhǔn);標(biāo)準(zhǔn)樣式見(jiàn)下頁(yè) FIG1、FIG.2FIG3所示(0-10級(jí))。
生銹級(jí)別及外觀描述
| 生銹級(jí)別 | 生銹面積百分比 | 外觀樣式 | |||
| 點(diǎn)狀 | 片狀 | 微小點(diǎn)狀 | 混合型 | ||
| 0 | 大于 50% | / | / | / | / |
| 1 | 33%至 50% | 10-S | |||
| 2 | 16%至 33% | 9-S | 9-G | 9-P | 9-H |
| 3 | 10%至16% | 8-S | 8-G | 8-P | 8-H |
| 4 | 3%至 10% | 7-S | 7-G | 7-P | 7-H |
| 5 | 1%至 3% | 6-S | 6-G | 6-P | 6-H |
| 6 | 0.3%至1% | 5-S | 5-G | 5-P | 5-H |
| 7 | 0.1%至 0.3% | 4-S | 4-G | 4-P | 4-H |
| 8 | 0.03%至 0.1% | 3-S | 3-G | 3-P | 3-H |
| 9 | 0.01%至0.03% | 2-S | 2-G | 2-P | 2-H |
| 10 | 小于 0.01% | 1-S | 1-G | 1-P | 1-H |
注解:
點(diǎn)狀(Spot):試件表面的少數(shù)區(qū)域出現(xiàn)較大的點(diǎn)狀生銹。片狀(General):試件表面的較大面積的片狀生銹。微小點(diǎn)狀(Pinpoint):試件表面散布的極細(xì)小的斑點(diǎn)狀生銹?；旌闲?Hybrid):包括點(diǎn)狀、片狀、微小點(diǎn)狀幾種現(xiàn)象同時(shí)存在的生銹
實(shí)驗(yàn)室驗(yàn)收標(biāo)準(zhǔn)
上一篇：溫度沖擊與溫度循環(huán)試驗(yàn)區(qū)別是什么
下一篇：海運(yùn)包裝振動(dòng)測(cè)試ISTA 2A測(cè)試
下一篇：海運(yùn)包裝振動(dòng)測(cè)試ISTA 2A測(cè)試
相關(guān)推薦
- ISTA 2A部分模擬測(cè)試流程指南
- 硫化氫腐蝕測(cè)試：揭開(kāi)“臭雞蛋氣體”對(duì)電子與金屬的隱形殺傷力
- 電磁兼容（EMC）測(cè)試解析
- GB/T 4857 包裝測(cè)試標(biāo)準(zhǔn)解讀：跌落、堆碼與振動(dòng)測(cè)試核心要求
- 快速溫變測(cè)試：產(chǎn)品能否扛住“冰火兩重天”的極限考驗(yàn)？
- ISTA 3A 包裝運(yùn)輸測(cè)試的適用場(chǎng)景與流程
- 包裝測(cè)試：從“紙箱”到“安全抵達(dá)”的全鏈路可靠性工程
- 橡膠耐老化龜裂測(cè)試：時(shí)間與環(huán)境的“隱形侵蝕”驗(yàn)證
- 浪涌抗擾度測(cè)試：電網(wǎng)“雷暴突襲”下的產(chǎn)品生存力驗(yàn)證
- 混合氣體腐蝕測(cè)試：嚴(yán)苛工業(yè)大氣下的“隱形殺手”驗(yàn)證
