1. 靜電放電抗擾度測試概述

 靜電放電抗擾度試驗(ESD)的國家標準為GB/T17626.2(等同于國際標準IEC61000-4-2) 。

 靜電放電（ESD)是一種自然現象,經驗表明,人在合成纖維的地毯上行走時,通過鞋子與地毯的摩擦,只要行走幾步,人體上積累的電荷就可以達到10-6庫侖以上(這取決于鞋子與地毯之間的電阻),在這樣一個"系統"里(人/地毯/大地)的平均電容約為幾十至上百pF,可能產生的電壓要達到15kV.研究不同的人體產生的靜電放電,會有許多不同的電流脈沖,電流波形的上升時間在100ps至30ns之間.電子工程師們發現,靜電放電多發生于人體接觸半導體器件的時候,有可能導致數層半導體材料的擊穿,產生不可挽回的損壞.靜電放電以及緊跟其后的電磁場變化,可能危害電子設備的正常工作。

 2. 靜電放電抗擾度測試方法

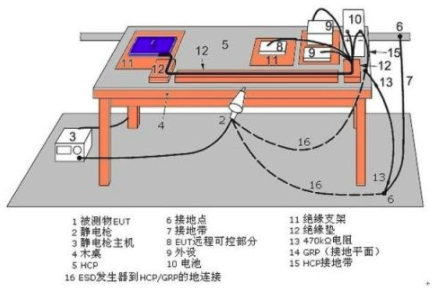

 GB/T17626.2國內靜電放電標準描述的是在低濕度環境下,通過摩擦使人體帶電.帶了電的人體,在與設備接觸過程中就可能對設備放電.靜電放電抗擾度試驗?zāi)M了兩種情況:⑴設備操作人員直接觸摸設備時對設備的放電,和放電對設備工作的影響;⑵設備操作人員在觸摸鄰近設備時,對所關心這臺設備的影響.

 其中前一種情況稱為直接放電(直接對設備放電);后一種情況稱為間接放電(通過對鄰近物體的放電,間接構成對設備工作的影響).靜電放電可能造成的后果是:

⑴通過直接放電,引起設備中半導體器件的損壞,從而造成設備的永久性失效.

⑵由放電(可能是直接放電,也可能是間接放電)而引起的近場電磁場變化,造成設備的誤動作.

 3.靜電放電抗擾度標準

 GB17626.2

YY0505

GB/T 18268

EN55024

EN61547等

 4. 靜電放電抗擾度的模擬

 高壓真空繼電器是目前唯一能產生重復和高速放電波形的器件.線路中的150pF電容代表人體的儲能電容,330Ω電阻代表人體在手握鑰匙和其他金屬工具時的人體電阻.標準認為用這種人體放電模型(包括電容量和電阻值)來描述靜電放電是足夠嚴酷的.從放電電流波形(標準規定是放電電極對作為電流傳感器的2Ω電阻接觸放電時的電流波形)可以預見它含有極其豐富的諧波成分,因此它加大了試驗的嚴酷程度.

 作為對靜電放電發生器的校核(這是確保采用不同品牌放電發生器試驗結果可比性與重復性的關鍵),標準要求在4個不同電壓下進行測量,測量中要用帶寬至少為1GHz的示波器.
