電容EMC設計

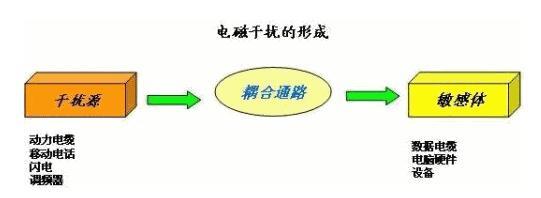

　　在EMC設計中，電容是應用廣泛的元件之一，主要用于構成各種低通濾波器或用作去耦電容和旁路電容。大量實踐表明：在EMC設計中，恰當選擇與使用電容，不僅可解決許多EMI問題，而且能充分體現效果良好、價格低廉、使用方便的優點。若電容的選擇或使用當，則可能根本達不到預期的目的，甚至?xí)铀MT程度。

　　本文根據EMC設計原理和不同結構電容的特點，結合相關研究的新進展，針對電容在EMC設計中的一些不恰當?shù)恼J(rèn)識與做法，討論了電容在EMC設計中的應用技巧，對EIC設計具有指導作用。

　　1、濾波器結構的選擇

　　EMC設計中的濾波器通常指由1，C構成的低通泌波器。不同結構的濾波器的主要區別之一，是其中的電容與電感的聯接方式不同。濾波器的有效性不僅與其結構有關，而且還與連接的網絡的阻抗有關。如單個電容的濾波器在高阻抗電路中效果很好，而在低阻抗電路中效果很差。

　　傳統上，在濾波器兩端的端接阻抗為50歐姆的條件下描述濾波器的特性（這一點往往未被注意），因?yàn)檫@樣測試方便，并且是符合射頻標準的。

　　但是，實踐中源阻抗Zs和負載阻抗Zi很復雜，并且在要抑制的頻率點上可能是未知的。如果濾波器的一端或兩端與電抗性元件相聯結，則可能會產生諧振，使某些頻率點的插入損耗變?yōu)椴迦朐鲆妗?/p>

　　可見，正確選擇濾波器的鉆構至關重要。究竟是選擇電容、電感還是兩者的組合，是由所謂的”大不匹配原則“決定的。簡言之，在任何濾波器中，電容兩端存在高阻抗，電感兩端存在低阻抗。圖1是利用大不匹配原則得到的濾波器的結構與Z5和ZL.的配合關系。每種情形給出了2種結構及相應的衰減斜率（n表示濾波器中電容元件和電感元件的總數）。

　　濾波器的結構與Zs和Z.的配合關系

　　但是，如何判定2，和乙的值是高或低，一些資料上并未作具體說明[1，2]，實踐中也往往不清楚。

　　Zs和1.的所謂的高值或低值的臨界選取有一定的隨機性，選取50n作為邊界值是比較合適的。順便指出，在電子電路中，因信號一般較弱，而RC低通濾波器對信號有一定的衰減，故很少使用。
